Relevé Laser Scanner et Drone de la Cathédrale de Chambéry



En vue de différentes études, et notamment la restauration des façades, TPLM-3D a remporté le marché de relevé complet par Laser Scanner et Drone de la cathédrale Saint-François-de-Sales de Chambéry.

A la demande de l’Architecte en Chef des Monuments Historiques (M. Riccardo Giordano – ARCH’R) et mandaté par la DRAC Auvergne Rhône-Alpes (M Jean François Brochard), TPLM-3D a relevé les intérieurs de la cathédrale (nef, chapelles, clocher, combles) par lasergrammétrie fixe et mobile. Les vols drones ont été réalisés par la société partenaire Latitude Drone pour le relevé des extérieurs (toitures et façades).

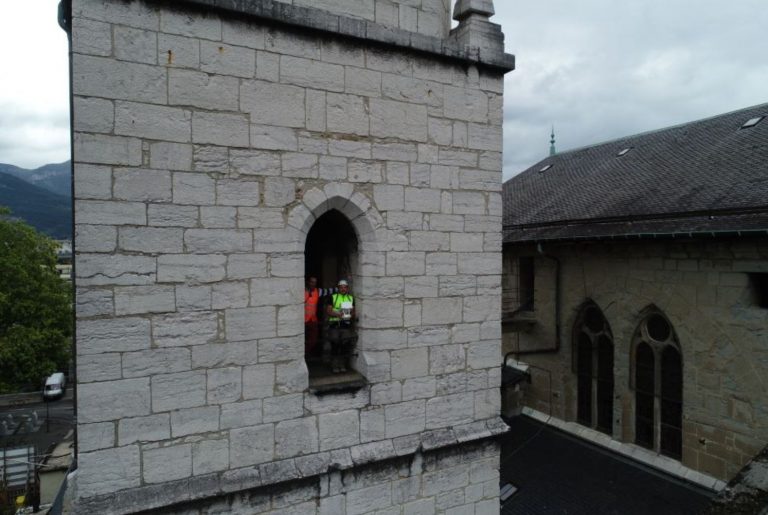

Clocher de la Cathédrale de Chambéry

Clocher de la Cathédrale de Chambéry



Les relevés se sont déroulés cet été 2020, sur une dizaine de jours pour le relevé intérieur, puis sur une journée pour le vol drone. La Place Métropole devant la cathédrale étant très fréquentée, le vol drone a été planifié de manière à garantir un maximum de sécurité lors du survol du parvis de l’édifice.

      Ce chantier a été l’occasion d’employer 3 types de capteurs :



  • Laser scanner fixe pour les grands espaces intérieurs (Zoller & Fröhlich ZF5010X).
  • Laser scanner mobile pour les combles (Leica BLK2GO).
  • Photogrammétrie pour les toitures et façades (DJI Phantom4 Pro).
      Les livrables sont :



  • Des orthoimages de nuages de points
  • Des orthophotographies

Ces deux livrables dont on peut apprécier la précision et le niveau de détail ci-dessous, sont des bases de travail essentielles pour l’architecte.

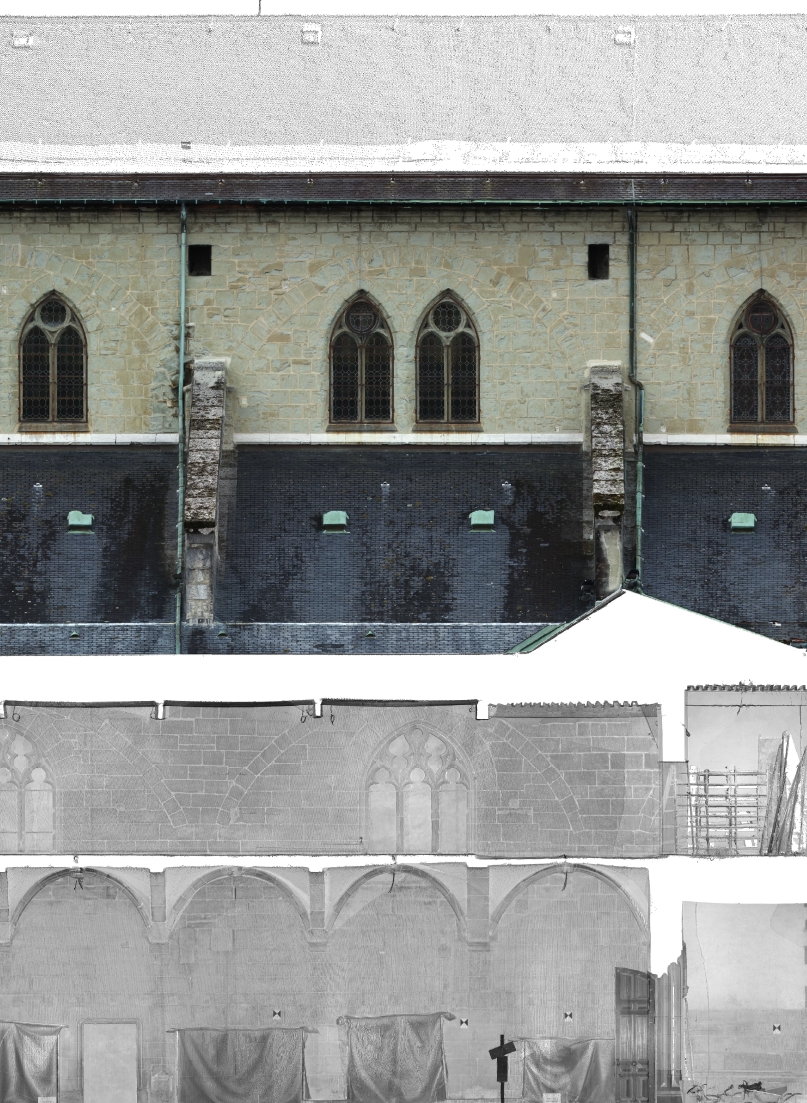

Coupe Façade Nord Cathédrale de Chambéry

Plan de la façade Nord

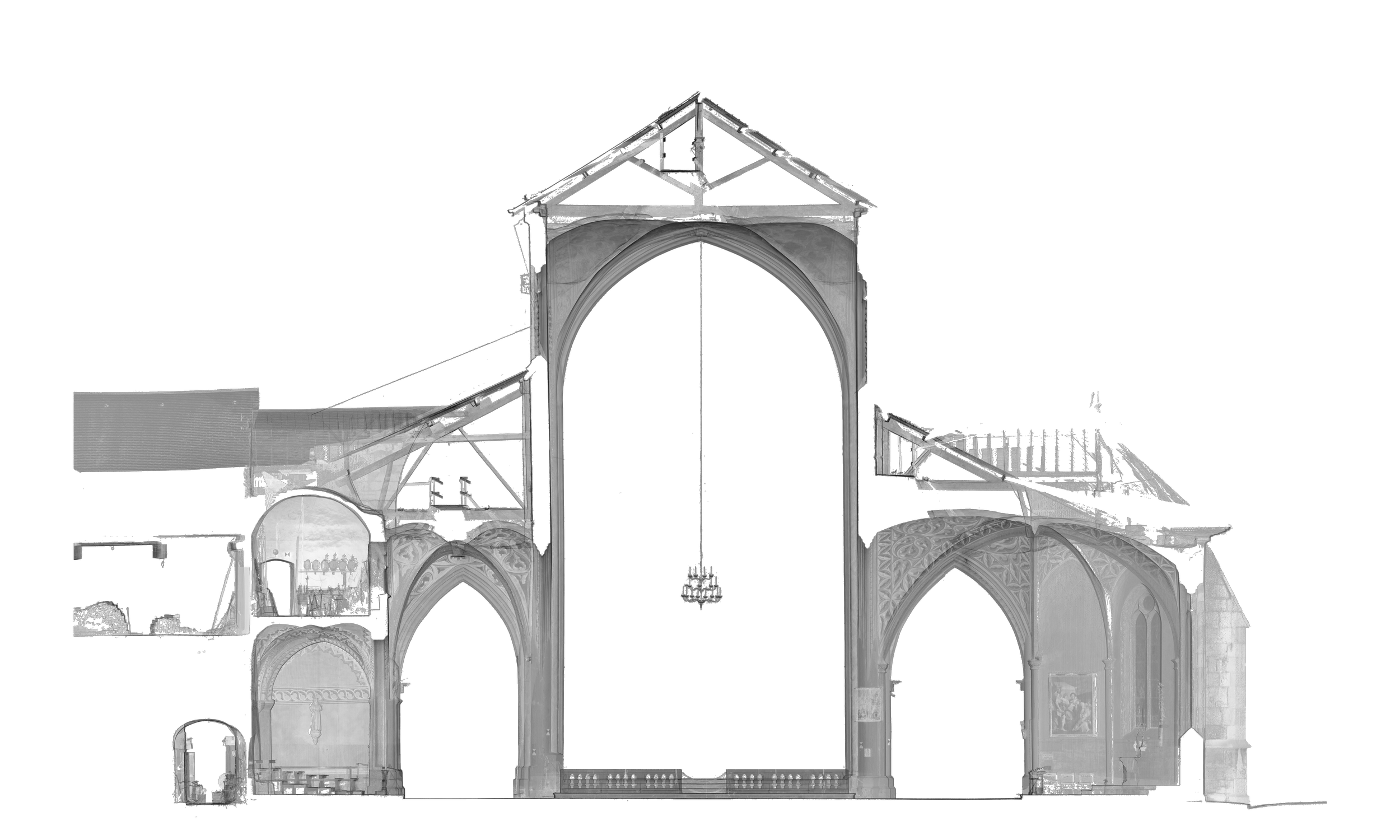

Coupe transversal sur la Cathédrale de ChambéryCoupe transversale



Outre les coupes verticales et élévations, ces livrables ont également été déclinés en coupes horizontales et orthophotoplans :

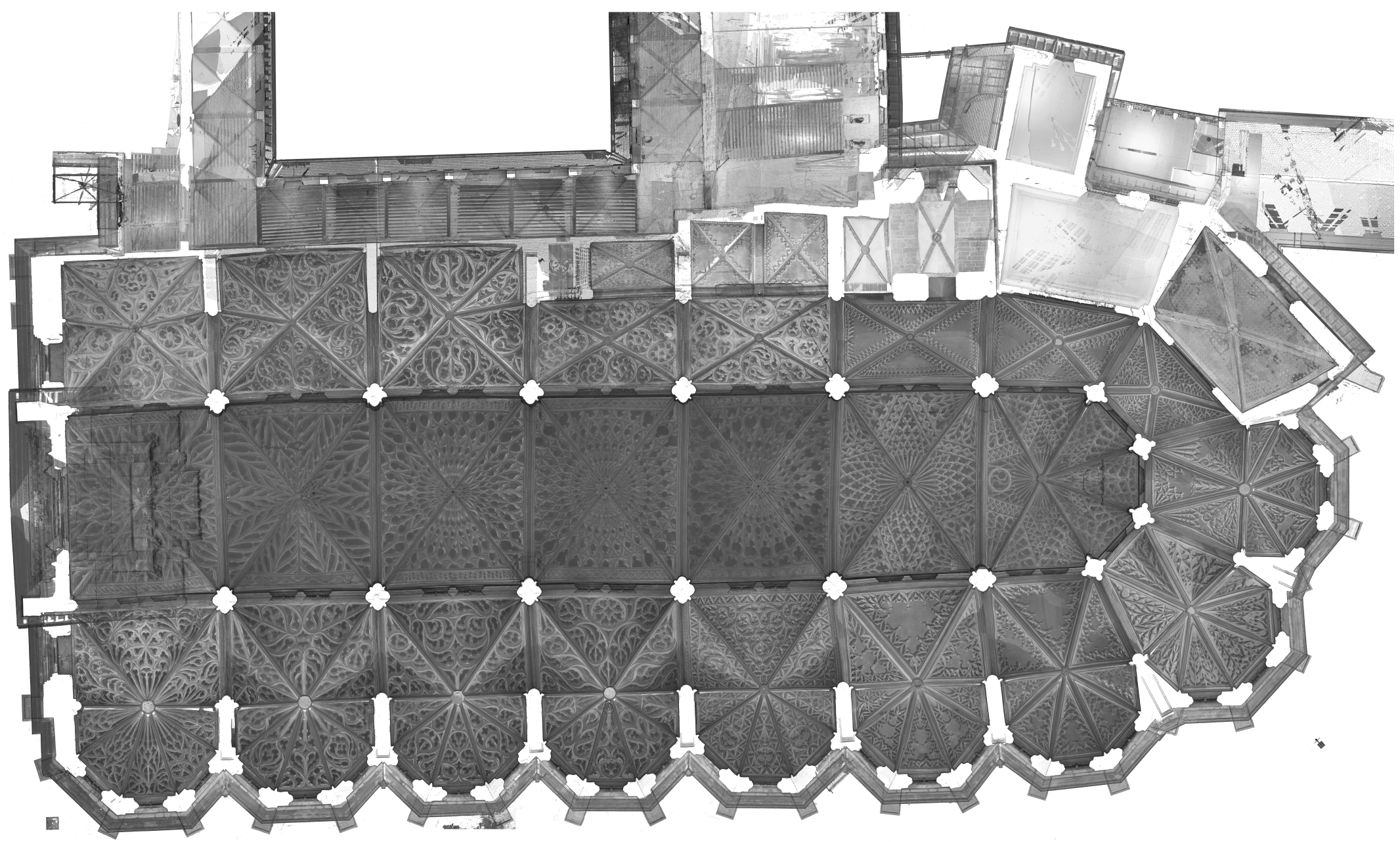

Plafond de la cathédrale de Chambéry

Orthoimage du plafond

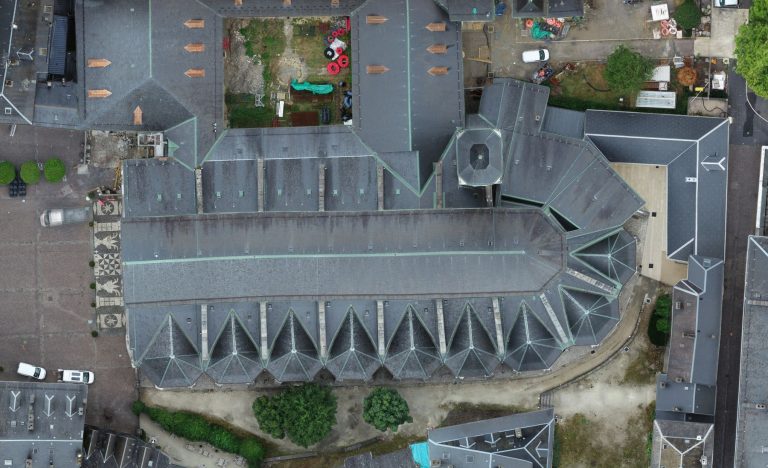

Orthophotographie de la cathédrale de Chambéry

Orthophotographie

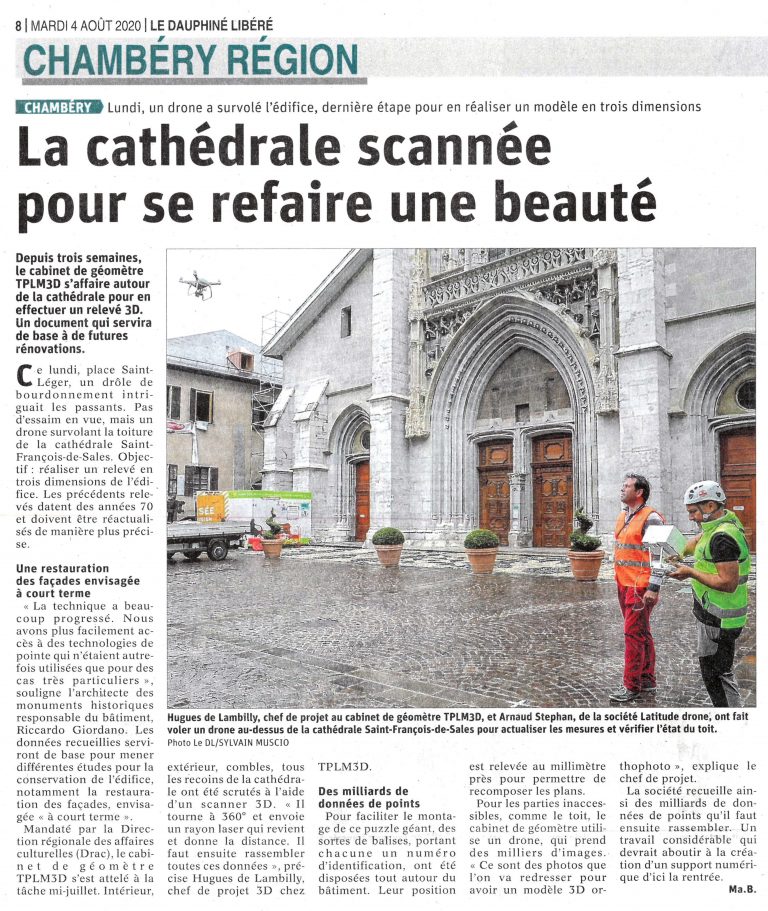

Un article a été publié dans le Dauphiné Libéré le 4 août 2020 :



Article de presse Dauphiné Libéré du 04-08-2020

Article de presse Dauphiné Libéré du 04-08-2020
